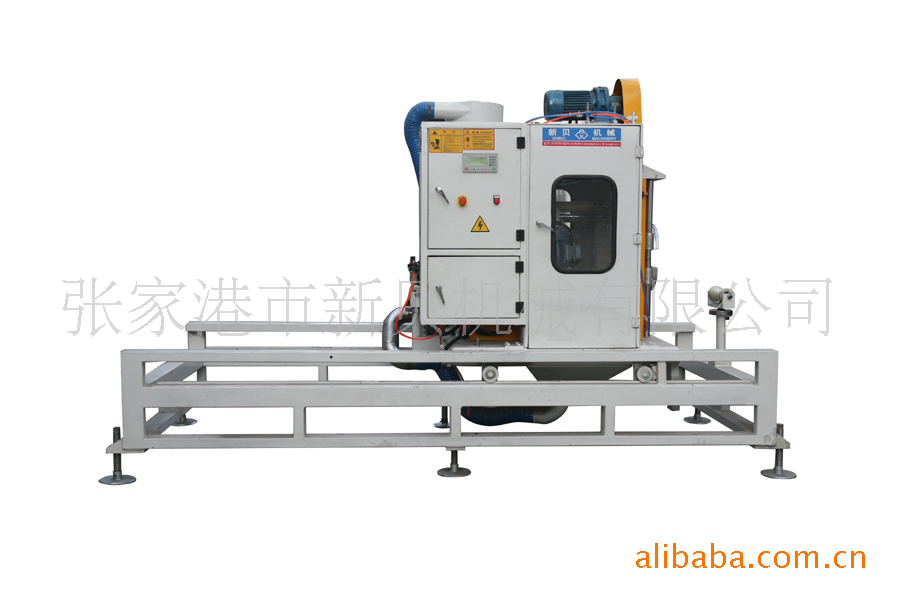

XB系列环行切割机：
本装置可切割一定长度的热塑性塑料管材，采用气动夹持装置直接安装在锯片前后，配有保护装置，采用偏心轮进刀式，切割倒角一次性完成，并配有吸尘装置，切割同时吸走切屑，防止污染环境。
XB系列环行切割机组成部分 本装置由导轨固定架、移动架及回转总成、夹紧机构、吸尘机构组成。移动架在移动气缸的作用下，可在导轨固定架内前后移动。以实现边切割管材边随管材一起移动。回转总成由两组辊子（每组4只）固定于移动架墙板上，回转总成在公转电机及减速机、大小齿轮的带动下，相对于移动架作公转运行。
回转总成上安装有进刀机构总成、切割机构总成。进刀机构总成由电机带动丝杆移动，由丝杆上的螺栓拉动连杆，使切割总成中的锯片、铣刀进退，完成进、退刀动作。固定于进刀电机上的支架安装有一个行程开关，决定进刀量的大小；退刀在支架上装有一只极限行程，以保护最大退刀行程位置，退刀自动时由PLC时间控制。切割机构由电机、中间带轮、切割刀具等组成，作用是完成自转动作、切割塑料管材。

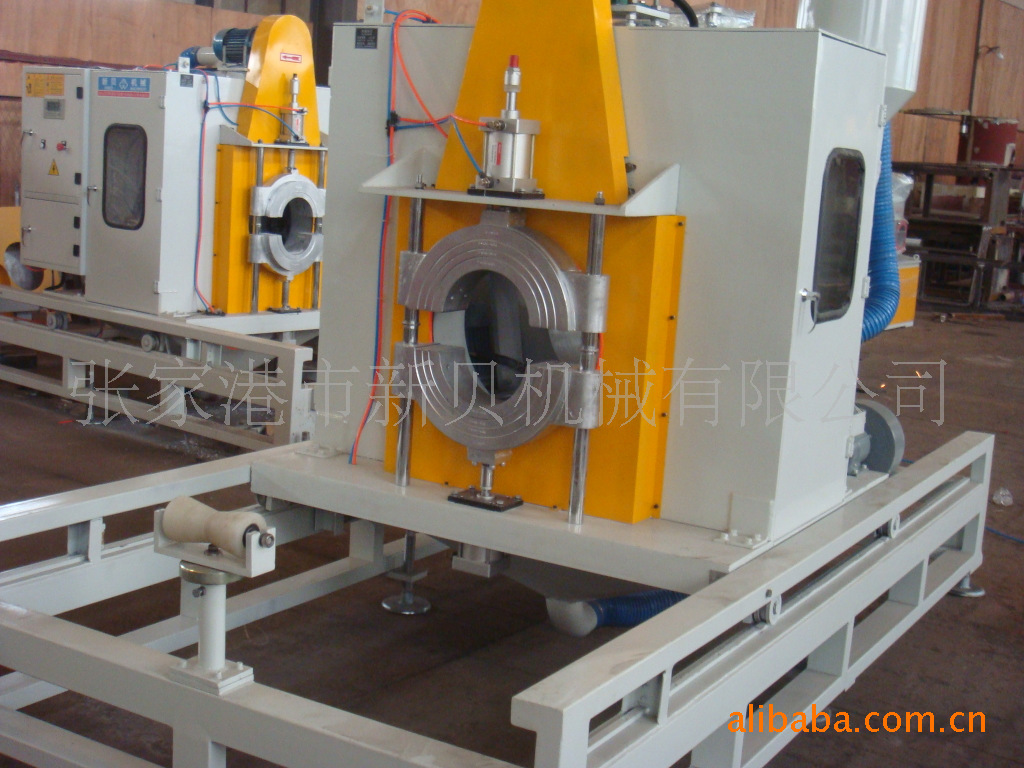

夹紧机构固定于移动架上，由夹紧气缸、夹紧哈呋、导柱、支架等组成。作用是当切割信号到达后，夹紧哈呋抱紧塑料管，使移动架的移动速度与管材生产速度一致，保证切割机切割的正常进行。

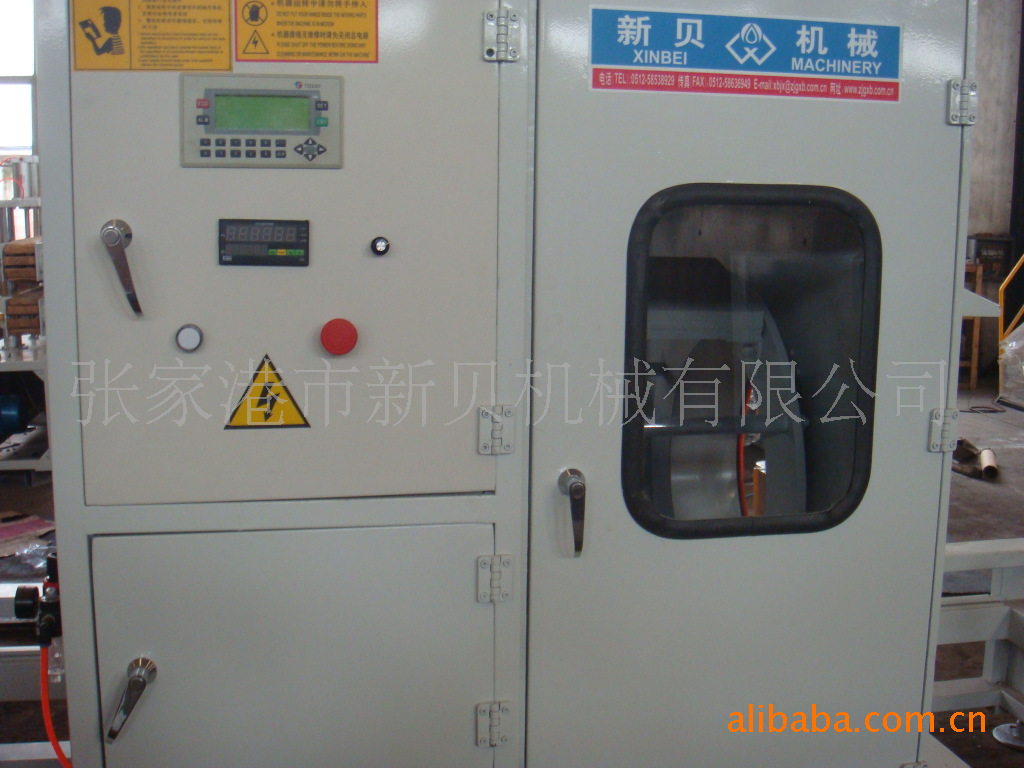

接通电源后把旋钮调到调整位置，合上电箱内断路器，进入触摸屏、手动按钮，按刀片自转按钮，如转向和锯片的锯齿方向一致，则整机的其它电机的转向都是正确的（出厂已设置好）否则机器不能正常运转。同时按上0.5~0.6Mpa气源。
整个切割动作，可通过手动与自动两种状态实现。吸尘机构的作用是吸走切屑，防止污染工作环境。
